Триггер своими руками

Сегодня я расскажу вам как сделать триггер для барабанов своими руками. Не так давно в статье Электронные барабаны своими руками я показывал как переделать акустическую ударную установку в электронную. Для этого я использовал комплект триггеров, купленных в интернет магазине за $200. После этой статьи мне пришло много писем с вопросами: а можно ли сделать такие триггеры самому? Можно! При этом весь комплект вам обойдется в 200 рублей, что согласитесь, намного ниже того же числа в долларах. :-) . Интересно? Тогда читайте дальше!

Что нам потребуется:
1. Прямые руки и умение работать с паяльником — 0 рублей;
2. Сам паяльник — 0 рулей (если он уже есть);
3. Пьезоэлемент — 10-20 рублей/шт
4. Соединительные провода — 5-20 рублей/м
5. Разъем (обычно большой стерео джек) — 5-20 рублей/шт
6. Скотч для крепления триггеров к барабану — 10 рублей/рулон

Сразу хочу предостеречь вас от покупки сверх дешевых проводов и джеков. Не покупайте такое! Их очень тяжело паять! Жилки в кабелях тоненькие, хлипкие, контакты лудятся плохо, соединения получаются ненадежные. Не надо нам такого! Если не разбираетесь, то берите среднее по цене — не прогадаете.

Сама конструкция очень простая. Используем два пьезоэлемента: один для центральной зоны (пластик), второй для римзоны (обода). Оба пьезоэлемента напрямую соединяются с разъемом. Ниже я нарисовал схему по которой видно что куда паять:

После того как все припаяно приклеиваем скотчем пьезоэлементы к барабану. Тот что HEAD — к пластику, тот что RIM к корпусу (ближе ободу). Нужно будет экспериментальным путем найти оптимальные места, так чтобы получить максимальную чувствительности и при этом исключить ложные срабатывания. Очень рекомендую максимально заглушить пластик (поролоном, тряпками), чтобы уменьшить время его вибрации после удара.

Вот вроде и все, если что не понятно — спрашивайте. Буду рад помочь!

155 комментариев на «“Триггер своими руками”»

  1. Егор:

    Очень полезная статья после прочтения решил сам попробовать… Но как потом это все соединить вместе и подключить к компьютеру?

    • Thunderov:

      К компьютеру это подключается через специальный триггерный блок. Например: Alesis Trigger I|O

  2. Андрей:

    Спасибо за статью!
    Может быть есть мысли по поводу триггерного блока своими руками?

  3. blackhole:

    триггерный блок дорогой)нет ли случайно информации по-поводу того,как это самому сделать?

    • Thunderov:

      Я специально не искал схемы, но видел на форумах радиолюбителей. Там относительно не сложная схема, но, если опыта нет, то вряд ли получится спаять с нуля. Так же где-то видел наборы для сборки: готовая печатная плата и набор деталей. Но это тоже не отменяет умения хорошо паять :-) .

  4. blackhole:

    каков же выход?без модуля никак нельзя подключить всё это дело к компьютеру?

  5. KOT:

    Вообще то еще как воткнуть. Поставить соответствующий софт типа Drumagog и все. Ваш комп/ноутбук будет модулем.

  6. Thunderov:

    Посомтрел я на Drumagog и, как я понял, это фактически преобразователь аудиозаписи партии ударных в миди-команды. Вещь безусловно интересная, но в нашем контексте несовсем понятно как применимая. Вопрос был в том, чтобы подключить триггеры к компьютеру. Без специального блока я едва ли себе предствляю как это сделать. Софт здесь вряд ли может помочь.

  7. TiamaT:

    http://megadrum.info — не коммерческий проект. Там есть все схемы, прошивки и прочее… Можно собрать модуль своими руками, что я и сделал.

    • Thunderov:

      Да, интересный сайт. Помню в школьные годы птылся сделать МИДИ-клиатуру. Нашел схему в журнале радио на 4х мультиплексорах. Но к сожалению, толком она не заработала. :-( .

  8. Grozovest:

    Звуковуху надомногоканальную и VST Protrig.. У меня без модуля и все очень хорошо и четко работает…

    • Thunderov:

      Сенькс! Не знал, что такое есть. Очень забавно выглядит :-) )) :

      Тут роль триггеров выполняют микрофоны, а роль модуля — звуковая карта.

  9. Grozovest:

    сегодня сделал такую мандулу на бочку, только вместо пьезо использовал обычный микрофон)) Мне на бочке динамика не нужна- по металлу))

  10. Сергей:

    Спасибо, Thunderov, замечательная статья! Хочу задать вопрос. Если на один барабан я собираюсь поставить один пьезо элемент (т.е. будет одна зона), то имеет ли значение как паять элемент к джеку? Куда паять плюс, а куда минус? И где эти плюс с минусом расположены на пьезо элементе? Спасибо.

    • Thunderov:

      Тут нужно смотреть в зависимости от модуля. На сколько я помню, роланду — всеравно, а вот Алесис в этом плане был превередлив. Где плюс, где минус — должно быть написано на элементе. Ну или методом научного тыка :-)

  11. Сергей:

    Ясно, спасибо. Я именно в Алесис (Trigger I O) подключать буду). Выяснил, у моих пьезок в центре- плюс, по периферии — минус. Ну превередлив это не страшно, перепаять не долго, главное не спалить ничего))))). Буду пробовать как только привезут этот триггерный блок (через инет заказал).
    О результатах напишу).

  12. Сергей:

    Ок) постараюсь запечатлеть).

  13. Сергей:

    Не понятная вещь стала происходить, включаю в алесис один роиггер — работает, включаю второй — тоже работает, но если ударить синхронно то срабатываеь только один. Два удара могут воспроизводиться только поочередно. включены они в разные входы.Не подскажете в чем дело? Может у меня с настройками миди что-то не так. Я использую Addictive drums, запускаю из FL Studio

    • Thunderov:

      Это произошло внезапно? Т.е. до этого все работало нормально?
      Пэды двух зонные или одно?
      В любом случае можно попробовать для начала ресетнуть сам модуль, и переустановить софт на компе. Дальше уже смотреть..

  14. Сергей:

    Пэд малого двух зонный, другие однозонные. Причем если «бахнуть» в обе зоны двухзонного пэда, то срабатывает один датчик. тоже самое происходит если бить два отдельных пэда. Конечно в большенстве случаев один удар на какую-то долю милисекунды не совпадает с другим — тогда все нормально, оба удара проходят и звучат как один, но время от времени удары всеже совпадают точно и тогда один из звуков проваливается.

  15. Сергей:

    Нет, нормально и не было, вот я и думаю, что настроил что-то не правильно)

    • Thunderov:

      Припоминаю что где-то читал о такой проблеме.
      Попробуйте сделать следующее: взять разветвитель и воткнуть одну зону малого барабана в один вход Trigger I/O, а вторую зону — в другой вход. При этом все остальные пэды отключить. И посмотреть как будет работать модуль в данной конфигурации. Будут ли корректно отрабатываться удары одновременно в ценрт и обод.

  16. Сергей:

    Спасибо, сегодня попробую)

  17. Сергей:

    Попробовал, — таже история. Центр включиь в kick, обод — в snare, сеплы назначил аналогично. При одновременном ударе срабатывает только малый (центр).

    • Thunderov:

      Тогда нужно копать глубже. У меня сейчас нет под рукой модуля, поэтому проверить не могу.
      Неплохой форум по ДМ и соответствующие топики. Там описывается похожая проблема:
      http://www.dmdrummer.com/index.php?topic=21.0
      http://www.dmdrummer.com/index.php?topic=22.5
      форум англоязычный. Если с языком проблема, то могу помочь перевести. Можно задать вопрос, но нужно четкое короткое описание проблемы на русском.

  18. Сергей:

    Прописал два семпла в секвенсоре- воспроизводятся нормально вместе).

  19. Сергей:

    Хочу попробовать включиться в MIDI, а не в USB, посмотрю что будет).

  20. Сергей:

    Задумал сделать «Глушилку» тарелки, узнал, что нужно сделать два контакта, замыкающиеся при нажатии, а вот к чему их подключать не понял. Не подскажете?

    • Thunderov:

      На сколько я знаю глушение — это передача МИДИ команды воспроизвести отсутствующую ноту, т.е. тишину. Соответственно на тарелке делается отдельная зона реагирующая не на удар палочкой, а на прикосновение руки и потом эта зона так же как и остальные заводится в модуль. Так что насчет замыкания контактов подсказать не могу. Не слышал про такое.

  21. Сергей:

    http://www.drumspeech.com/articles.php?id=292

    Вот, здесь про заглушку написано, в конце статьи.
    А подключение в MIDI порт результатов не дало, все по прежднему. Выявил только одну закономерность. «Проваливаются» те удары, которые динамически слабее. Когда бью сильно и сэмлы воспроизводятся на пике своей громкости, тогда слышны они оба). Ума не приложу

    • Thunderov:

      Да, интересное решение с глушением! Спасибо за ссылку!
      По поводу потери звуков, может все-таки с чувствительностью поиграть попробовать? А если нет, ну наверное надо на DMForum обращаться. У нас не так много пользователей этой штуковины.

    • Кирилл:

      здрасте!Не знаю,актуально ли-уже2014.У меня Китайская ,правда,серийная Kik при достаточном старании глушила почти всё (тоже кстати серийно-китайское).Я ,дык,припаял к ней параллельно резюк (в моём случ.51Ком) и вот!А забыл,речь про триггер ИО.

  22. Илья:

    А если не секрет — где покупали пьезоэлементы?

  23. Сергей:

    А я что-то » в чистом виде» пьезоэлементов не нашел, пришлось покупать зумеры и из них извлекать)). 30 руб. за штуку).

  24. Сергей:

    А еще мне посоветовали на Юнону съездит ( это если вы в Питере), но я еще не был.

  25. Сергей:

    А они у вас большие? Какого диаметра? И играет ли это вообще какую-то роль?

    • Thunderov:

      Я уже точно не помню какой он был, но где-то 1.5-2 см в диаметре.
      Я не думаю что это принципиально. Лишь бы было легко закрепить на пэде.

  26. Grozovest:

    Thunderov, Я включал микрофон в микрофнный вход интегрированной карты ноутбука, загружал FL (ибо не мог маршрутизацию выставить в других прогах) и подгружал аддиктив… Все работает как часы, в буфере Asioall выставлял наименьшее значение (задержка получилась 2 мс) и все)

  27. Xander500:

    Эх, поздновато я нашёл тему, а вопрос наболел. Кто-нибудь подскажите, у меня есть Alesis sample pad новый, в нём помимо пэдов есть гнездо для подключения бочки, причем с переключателем switch/trigger, то есть можно либо обычную кнопку втыкать если не нужна динамика, либо в режиме триггера нормальный контроллер с механической педалью и триггером. У меня нет ни того ни другого, честно говоря. Вопрос — будет ли работать если тупо пьезик воткнуть туда? (я еще не пробовал, т.к. боюсь подпалить что-нибудь)

  28. Xander500:

    Спасибо за оперативность ;-) Буду пробовать. (я просто далёк от барабанов и не сильно разбираюсь, поэтому остерегаюсь)

  29. Xander500:

    а я так-таки и не могу триггер соорудить пока, всё руки не доходят. Какая-то глупая проблема: втыкаю пьезик в kick гнездо sample pad — и ничего не пашет в режиме триггера. когда ставлю режим switch и подключаю ножную кнопку — работает отлично, но, естественно, это не вариант, т.к. динамика очень нужна. Может быть тоже в полярности дело и надо пьезик перепаять?

    • Thunderov:

      Я правильно понял что модуль Alesis Trigger I/O? Если да, то он действительно чувствителен к полярности. Стоит попробовать поменять ее.

  30. Xander500:

    Неа, у меня вовсе не I/O, а лишь маленький такой перкуссионный модуль Alesis sample pad (четыре пэда в одном корпусе и вход для добавочного триггера). Но я просто не верю, что Алесис что-то криво мог сделать, скорее уж у меня руки не из того места, поэтому буду перепаивать полярность :-)

  31. Xander500:

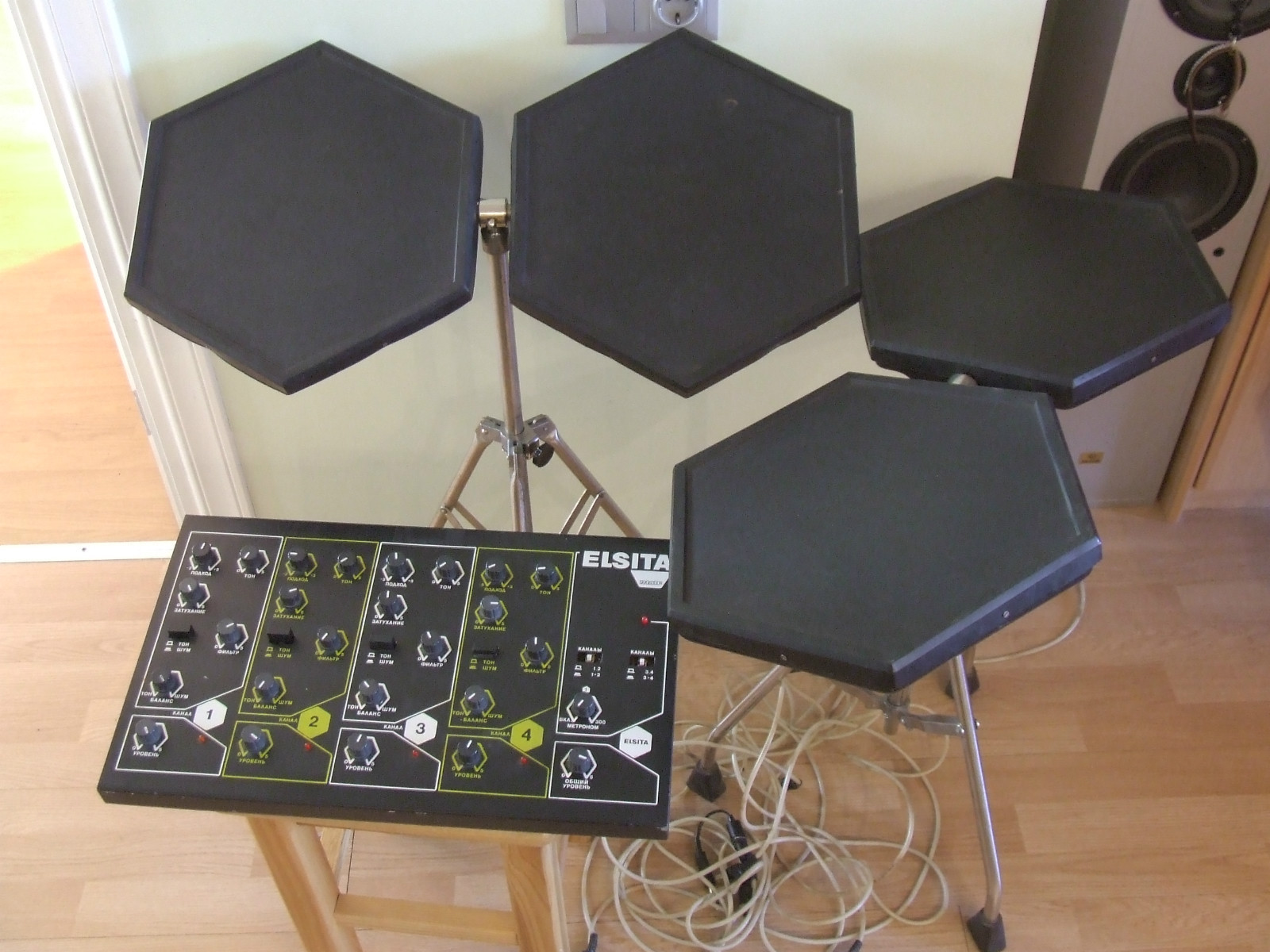

    вот так оно выглядит. И всё бы ничего, но четырёх пэдов не хватает, а бочечный вход так и не задействован

  32. Xander500:

    …а сзади такая панелька и вход с переключателем — ничего вроде особенного, но пьезик не пашет почему-то при подключении. Пробовал и микрофон воткнуть — казалось что должно заработать, но нет, тоже глухо :-/

  33. Xander500:

    Увы, ничего у меня не получилось с триггером :-( чего я только не втыкал в модуль, всевозможные пьезики и микрофоны, полярность менял туда/сюда — не фурычет и всё тут :-( должно быть какой-то заводской дефект, плюс условие по месту вырастания рук не соблюдено

    • Thunderov:

      Вообще странно… А производитель что говорит? В инструкции по эксплуатации как правило написано с какими пждами работает то или иное устройство.

  34. Владимир:

    А на палец реагирует??? попробуйте так: Воткните СТЕРЕО-шнур (или джек) в гнездо и попробуйте замкнуть общий с каждым из контактов в каждом положении переключателя switch\trigger. Что получилось??? Должно лязгать.. :-)

  35. Xander500:

    в инструкции по поводу пэдов всего-навсего вот что: 5. KICK PEDAL INPUT – Connect an optional footswitch here with a 1/4″ mono cable to use as a bass drum
    trigger while playing.
    собственно поэтому я стереокабель даже не пытался туда засунуть. На палец конечно же пробовал с моно-кабелем, в режиме switch лязгает исправно, а в режиме триггер… надо попробовать со стереошнуром

  36. Xander500:

    а на счет типа пэдов вообще только лишь вот это сказано: Select «TRIGGER» if you are using
    a velocity-sensitive pedal, pad, or acoustic drum trigger.

  37. Xander500:

    В русскоязычном описании раскопал еще вот что:
    «Триггерный вход большого барабана работает с большинством внешних падов и триггеров, включая DMPad и RealHead Kick Pad»

  38. Xander500:

    а всё. Проверили уже, стереошнуром потыкали, позамыкали всё что можно = глухо в режиме триггер. Есть подозрение, что косяк там какой-то, придётся расковырять девайс :-(

  39. Владимир:

    Нуууу … всяко может быть… попробуйте замкнуть моно-шнур-джек в режиме триггера. Вообще, могу предложить живущим в Питере услуги музыканта-электронщика. :-) Бывает, когда что-то не работает, что-то не настроить самому. Если наш уважаемый г-н Thunderov не против размещения такого предложения на его сайте- готов помочь страждущим. Вам придется, правда, тащить проблемное оборудование ко мне, но тут уж извините- я на дому не работаю. :-) так что можем открыть на digital-drums Драмс-лаборатри. Результаты исследований будем публиковать. Андрей, слово за тобой

  40. Владимир:

    Ну что ж.. Возможно, стоит написать маленький пост о том, что те, кому в Питере нужна помощь не только словом, но и делом, могут написать на почту lisits_vs@mail.ru, обрисовав свои мытарства, и после обмена телефонами мы договариваемся о встрече. В прейскуранте предлагаю небольшой ремонт, помощь в настройке и подключении муз. оборудования. Как-то так. :-)

  41. Xander500:

    Владимир, огромное спасибо за отклик, очень благодарен! Правда, поскольку у меня у самого радиотехническое образование и кое-какие девайсы удавалось самостоятельно отремонтировать, то я, конечно, сам еще поковыряюсь немного :-) интересно же ;-) к тому же, вполне вероятно, что там какая-нибудь глупость, может переключатель плохо припаяли маленькие китайские ручонки, разберу, посмотрю сперва… ну уж если не получится — сразу к вам!

  42. Владимир:

    Образование и практика- немножко разные вещи. :-) Не сочтите за посягательство на Ваш электростатический статус, Ксандер )))) Китайцы, несомненно, козлы. Но мы их победим, несомненно.. Пишите, ежели что. С уважением.

  43. где купить пьезик то!?

    • Thunderov:

      На радиорынках, в специализированных радиотехнических магахинах типа Чип & Дип.

  44. Игорь:

    Спасибо! Статья интересная, но меня интересует вопрос! я хочу сделать на бочку триггеры,но не на саму бочку,а кнопочные под педали, что-то кроме кнопок вообще надо впаивать туда? или здесь может подойти обычный фут свич? Просто в концертной деятельности,особенно когда не своя ударная установка,постоянно настраивать бочку,чтобы она не резанировала,и не ловила ложные вибрации типа резонанса с бас гитарой(Обычный пьезо триггер словит и сыграет эту вибрацию)приняли решение сделать кнопки под педали\кардан. Могли бы вы немного более детально описать как и что делать? И возможно ли это вообще? Барабанный модуль алесис ДМ5

    • Thunderov:

      Напрямую воткнуть кнопки не получится. Если честно, то не уверен что будет с ними удобно играть.. Возможно, лучшим решением будет приглушить пластик бочки и понизить чувствительность триггеров? Тем не менее, если хотите вариант с кнопкой, то нужно нужно установить звук бочки на кнопку футсвича (как правило это возможно), ну а дальше что-то мудрить с креплением кнопки к педли… Но еще раз говорю, я бы попробовал положить одеяло поплотнее в бочку…

  45. Игорь:

    не,дело н в этом, мне надор сделать под педали кнопочные триггеры, тоесть это просто кнопки,которые будут ногами наживаться, дело в том, что такие существуют в природе, эти триггеры подключаются к модулю, но есть ещё и интересная система, 2 магнитика,на одном пружина,второй неподвижный, один крепиться к педали,второй мертвый спереди педали к основе, при нажатии педали оба магнита сопрекасаются, + срабатывает пружинка,чтобы ничего не ломалось :) :) ну а *мертвый магнит* подсоендинен к катушке,которая при замыкании магнитов генерирует импульс,который уже посылается по проводу в модуль,но такую систему сделать труднее,чем обычные кнопки под педали)))

    • Thunderov:

      К сожалению тут посоветовать ничего не могу, т.к. с такой системой никогда не сталкивался. В оюбом случае если что-нибудь реализуете будет крайне интересно посмотреть! :-)

    • Сергей:

      Как вариант-датчики охранной сигнализации типа СМК-1,ДМК.В учреждениях обрати внимание на двери,окна.Датчик(геркон)крепится к корпусу педали,магнит к подвижной части(платформе).Для тех,кто не знает:геркон(ГЕРметичный КОНтакт)представляет собой стеклянную колбочку с магнитоуправляемыми контактами,т.е.при приближении магнита они замыкаются,при удалении-размыкаются.Бывают на радиорынках или у любого монтера по обслуживанию сигнализации их в сумке штук 5-6(как у меня):-).

  46. Александр:

    а если я возму моно джек и припаяю один датчик все равно все будет работать?

  47. Андрей:

    Здравствуйте все! А подскажите пожалуйста, я несовсем понял, два датчика это для рабочего же? Тоесть пласт и обод? А если для томов и бочки тогда нужно по одному датчику? И паять как верхний нарисован? Спасибо! И какой самый простой модуль, чтобы миди пулять в компьютер т.к. всё обвешиваю за счет ezdrummer. Спасибо большое!

    • Thunderov:

      Да, все верно. Для томов и бочки достаточно одного датчика. Самый простой и бюджетный МИДИ-контроллер — это Alesis Trigger IO

  48. Андрей:

    Отлично, вот теперь думаю купить… кто-то использовал? Есть в нем задержка? И чувствительность в самом модуле настраивается или от датчика зависит? Чтобы другие томы не ловил… спасибо большое!

    • Thunderov:

      Я использовал :-) . Даже статья написана уже. Скоро выложу. Задержка зависит от мощьности компьютера и звуковой карты. Чувствительность в модуле настраивается, там же можно нарулить XTask (взаимное влияние одних пэдов на другие).

  49. Андрей:

    Скажите пожалуйста, вот вы говорите «Для этого я использовал комплект триггеров, купленных в интернет магазине за $200″, чувствуется ли разница между фирменным триггером и своим? Или это просто те же функции только в красивой обертке? Спасибо за то что ответили!

    • Thunderov:

      Фирменный триггер удобно крепится, у него «правильная» чувствительность и пр. С самодельными приходится играть с размещением на пэде, подбирать чувствительность и в конечно итоге нет гарантии, что все заработает именно так как хочется.

  50. Андрей:

    А самодельный триггер он будет себя хорошо вести на акустической барабанке? Например для записи миди сигнала?

    • Thunderov:

      Можно куда угодно. К пластику скочем через поролон, но нужно экспериментировать.

      • Андрей:

        А надо чувствительной стороной на поролон получается? Извините за дурацкие вопросы…

        • Thunderov:

          ммм.. т.е.? Поролон к пластику, а к поролону уже датчик.

          • Андрей:

            Всё понял, котелок уже не варит, спасибо большое! Алесис неизвестно когда тут еще появится, а вот «XM World t-5sr» могу здесь в райне 4к взять, мне впринципе он и нужен тольо как миди контроллер, скоро буду брать, надеюсь не прогадаю, спасибо за то что мне помогли со всем!

  51. Андрей:

    И еще, что можете сказать про вот этот модуль от установки: XM World t-5sr ?

    • Thunderov:

      Звуки очень простенькие… Если только как МИДИ контроллер. Все зависит от того по какой цене его предлагают.

  52. Андрей:

    Паяю первый раз в жизни, подскажите что значит между пьезо общая линия которая идет к самой нижней части джека?

    • Thunderov:

      Значит, что два пьезика спаиваются вместе и потом подсоединяются к общему контакту джека.

  53. Андрей:

    Что-то попытался сделать бочку(сделал чисто как по схеме верхний пьезо), но не работает никак.

    Пьезо вот такое: http://www.platan.ru/cgi-bin/qwery.pl/id=34648&group=31801

    Может оно не подходит? Я один провод прям к центру припаивал, а второй к ободу, может не правильно?

    • Thunderov:

      По идее должен как-то работать любой пьезик. Что используется в качестве модуля (миди контроллера)?

      • Андрей:

        Взял:XM World t-5sr модуль
        Нашел проблему, джек не правильно спаял, сейчас всё работает, правда чувствительность я ожидал по лучше, иногда работают вообще всё попало хотя пользуюсь только на рабочем им, а вообще спасибо вам большое! Ваша статья вдохновила меня настолько что я добился того что хотел(почти) и даже паять научился!

        • Thunderov:

          Отлично! :-)

        • Андрей:

          Почему когда я ударяю по поверхности выдает много чего? Иногда даже если в разьеме по рабочему он рабочий не всегда дает? Я пользуюсь миди кабелем… из модуля идет конкретный звук нужного разьема, а вот в компе куча всего от удара просто по поверхности рабочего… :(

          • Андрей:

            Жаль что проавить коммент нельзя (, даже если по поверхности пьезо ударяю он куча разных звуков дает, не обязательно даже рабочий

          • Thunderov:

            Ммм… Было такое уже. Связано было именно с модулем XM-World. Вылечили или нет — к сожалению не помню, но где-то тут в комментах обсуждали. Поищите плиз.

  54. Андрей:

    Разобрался! Всем на заметку! Чтобы модуль от XM-World(я так понял любой) не давал ложных ударов по посылу миди, нужно в настройка выбрать MIDI Out именно 10 канал, тогда работает тот что надо! Так что всем на заметку, но у меня снова проблема…

    Спаял удачно пьезо датчики, подключаю к модулю а он… работает хорошо, от рабочего ловит как надо, но вот очень часто проскакивает сразу 2 удара! Меня это очень сильно огорчило, что может быть? Пьезо свой пускал в звуковуху через прогу TrigMic работает как часы…(да блин лошара, сначал купил модуль, пока искал решение нашел эту прогу, можно было вообще модуль не покупать). Что может быть? Думал косяк мол кабель MIDI-USB что-то не так передает, хотел попробовать пускать через USB-USB, но заметил что модуль даже родные звуки пускает как по два, иногда один… чувствительность пробовал менять, впринципе помогает(не 100%), но лупить тогда сильно надо, по простому не поиграешь…. что делать? Спасибо!

    • Thunderov:

      Спасибо за инфу!
      По поводу двойных срабатываний.
      Во-первых, нужно проверить чтобы точно ничего не болталось и не вибрировало. Во-вторых, в настройках модуля должен быть параметр, с помощью которого можно выставить время ожидания модулем второго удара. Соответственно этот параметр нужно увеличить.

  55. Андрей:

    Ну вот давно не отписывался. Короче я решил проблему, это временное решение, буду думать дальше, но так хотябы баловаться уже можно. Я пробовал и бумагу подкладывать и паролон побольше, двойные срабатывания всёже были :( вырезал размером пласта круг из линолеума и положил поверх пласта и вуаля двойных срабатываний нет и вроде как динамика есть, но она ухудшилась. В любом случае уже что-то делать да можно, теперь мне кажется самый оптимальный вариант просто купить кевларовые пласты и всё? Как думаете? Там вроде колебания то меньше и поверхности пласта вроде?

    • Thunderov:

      Тут нужно пробовать. С самодельными штуками всегда так.. А так получается да, линолеум уменьшил вибрацию и от этого ушли ложные срабатывания.

      • Антон:

        клеил на пласты резину от авто камер, и накручивал чувствительность, по резине и бить приятнее))

  56. Marcus:

    здравствуйте ) хотел бы задать вопрос , я спаял 2 зонный триггер малого барабана , все работает но есть проблема. датчик что работает на пласт работает исправно а Рим почему то не так чувствителен и не срабатывает … все паял по вашей схеме ) эксперементировал с положением его на барабане и даже ставил на пластиу , все бестолку ( , все на базе модуля Yamaha DTXP4 . заранее спасибо .

    • Thunderov:

      Первое что приходит в голову — а чувствительность рим-зоны на модуле пробовали поднимать?

  57. Marcus:

    да , поэтому и решил обратится , да и вообще сам датчик при такой схеме пайки у меня на модуле работает странно , Рим срабатывает только если сильно ударить в датчик а так работает звук пластика ,причем при повышении чувствительности . когда припаиваю только один датчик на работает нормально .

    • Thunderov:

      А если подключить обычный пэд? Я не имел дел с Yamaha DTXP4, но на Roland TD-3 звук бэла на тарелке как раз включается при более сильном ударе. Может и здесь что-то такое?

  58. Marcus:

    при двух датчиках , оба работают как пластик и один при сильном как рим

  59. Marcus:

    может быть . я подключал пэд тарелки ко входу малого работает даже на слабом ударе , я уж думал можно как то повысить чувствительность датчика методом пайки .

    • Thunderov:

      Повысить чувствительность вряд ли получится. Либо паять усилитель. Либо взять пьезик, которые будет выдавать более мощный сигнал.

  60. Marcus:

    тоесть заводские подключал , все работает )

  61. Marcus:

    Спасибо большое , буду эксперементировать дальше .)

  62. Иван:

    Не реклама,а как способ сохранения тишины )Отличный вариант! http://triggera.com/kick-pedal-trigger

  63. Алексей:

    Доброго времени суток. Решил сделать электронный райд(двухзонный) и столкнулся с такой проблемой. Подсоединяю к джекомаме 2 пьезо, как написано, всё это в модуль, но куда не бей-звук только 1. Пробовал менять контакты местами, толку мало. Сижу в замешательстве.. Может вы подскажете мне что-либо. Модуль roland td3.
    Заранее спасибо

    • Thunderov:

      А куда подключаете в модуле? В какой вход?

      • Алексей:

        В райд, соответственно. Если вставлять в snare-всё работает, как надо, удар по триггеру-центр, удар по двум триггерам-рим. А вот с райдом и другим железом контактировать не хочет.

        • Thunderov:

          К сожалению так и должно быть. Полноценный 2-зонный вход на модуле TD-3 только SNARE. Вход RIDE — это пъезо + кнопка.

          • Алексей:

            блинский.. Печально это. Крэш, просто, двухзонный думал райд тоже поддерживает. А кнопка, это которая для глушения?

          • Thunderov:

            Крэш тоже по сути однозонный. Кнопка, которая ответственная за глушение, она же является переключателем звуков. В итоге получается так:
            1. бьешь в край — кнопка нажимается, пьезик дает сигнал = звук 1
            2. бьеш в центр — кнопка НЕ нажимается, пьезик дает сигнал = звук 2
            3. хватаешься за край (глушение), пьезик НЕ дает сигнал = звук 3 (вернее звука нет, а идет команда на глушение).

            В райде тоже самое, только там плюс еще более сильный удар в центр дает звук бэл.
            Вот так.

  64. Владимир:

    Втыкать надо в Snare. Если отключен Rim в настройках пэда- тоже будет один звук

  65. Алексей:

    Хм, спасибо за инфу, про крэш знал, но думал в райде по другому(хотя не знаю, почему так думал)) ). Значит, нужно будет попробовать слепить глушилку и с ней уже мудрить. Ещё раз спасибо)

  66. Александр:

    Хочу сказать по поводу пьезоэлементов. У них очень велик разброс параметров, поэтому надо брать побольше (количество) и эксперементальным путём подбирать подходящие.

  67. Александр:

    Спасибо за статью!
    Но у меня вот появился вопрос, наверное глупый, но я спрошу. Имею установку самую простенькую ION IDM05 и там в модуле есть места для дополнительных пэдов, как понимаю, и вот хотелось бы сделать обычный однозонный пэд-аналогичный родным. Как такое осуществить-кто знает, чтоб он был как обычный блин))) или статья мож где есть? Заранее спасибо. И еще вопрос, кто нить знает, можно ли соорудить такой пэд для бочки и воткнуть его в модуль? Не сгорит ли?

    • Thunderov:

      Так вроде так и сделать. Фанерку, на нее пьезик, сверху резинку и в модуль. Как-то должно работать.

      • Александр:

        То есть, беру фанеру нужной формы,снизу клею пьезек с джеком, как написано и сверху, с другой стороны фанерки-клею резинку , по которой бить? И подключаем все к модулю? Спасибо!

        • Владимир:

          Можно купить тренажер от Remo и напихать туда датчики…. или другой с разборными пэдами

  68. Алекс:

    Спасибо за интересную статью!
    У меня возникла противоположная необходимость — вместо swith pedal подключить полноценный триггерный пэд бас-бочки (чтобы как по-взрослому, была нормальная педаль с колотушкой). Вроде кан сделать некий электронный переходник-выключатель, чтобы реагировал на сигнал с пьезоэлемента пэда и замыкал цепь вместо кнопки.
    У самого мозгов не хватает, может кто из уважаемых гуру что присоветует? Заранее спасибо!

  69. NuTzzZ:

    Хмм… А я тут подумал — это ж можно купить, скажем, вот такую штуку http://www.pop-music.ru/catalog.php?id=888880010795, выдрать джинглы (или, может, она и без джинглов бывает), заглушить его сеткой нейлоновой (либо купить http://drumshop.ru/drumheads/mesh-heads/peace-dhe-109-8.html), приаттачить пьезодатчики и придумать крепёж — вуаля, дешёвый, компактный и реалистичный по отскоку пэд готов) Или есть загвоздки какие-нибудь, о которых я не подумал?

  70. NuTzzZ:

    Либо прилепить пьезики к готовым пэдам с рамой (http://www.musicpalace.ru/?go=katalog&catid=81&podcatid=685&prodid=5899), придумать стойки для тарелок, и купить сами тарелки (http://drumshop.ru/practice/pads/peace-cmp-2-12.html). На тарелки лепим пьезики, резиночки, бла-бла-бла и всё, остаётся дело за модулем.

    • Thunderov:

      В принципе, возможен любой вариант. Каждый из них требует либо больше денег на исходные материалы, либо больше времени и усилий на работу своими руками. :-) .

      • NuTzzZ:

        А можно узнать, какие именно пьезики имеет смысл покупать (модель, размер и т.п.) по собственному опыту?

  71. Александр:

    Позвонил сейчас в радиомагазин, спросил, есть ли у них пьезо-датчики. Продавец ответил, что конкретно пьезо-датчиков нет, а есть пьезо-излучатели «ЗП-1″.
    В связи с этим вопрос: подойдет ли мне этот самый «ЗП-1″ для изготовления триггера?
    Подскажите пожалуйста кто знает!

  72. Владимир:

    НЕ ПОДОЙДЕТ!!! Какой город? В Ленинграде магазин Микроника

    • Александр:

      Город Йошкар-Ола.
      Владимир, а можно поподробнее, почему не подойдет?
      И какое изделие нужно мне искать? Подскажите пожалуйста наименование изделия, маркировку, какие-то еще идентификационные признаки.
      Может даже ссылочкой можете поделиться?

  73. Владимир:

    Ну не подойдет и все тут :-) http://micronika.ru/order.phtml?vid=20.03.01 вот они у нас какие, диаметр 20-27 мм. Сам менял и все работает. Если кто поедет в гости- пусть зайдет в лавку и купит, не дефицит…

    • Александр:

      Большое спасибо за ссылку, Владимир! Может к новому году кто и привезет.
      А все же, хотя бы в общих чертах почему не подойдет мой вариант? Просто хочется понять механизм работы, хотя бы примерно и принципиальное отличие между этими элементами.

  74. Александр:

    И еще один вопрос, Владимир: а по каким критериям их выбирать? А то их там у вас достаточно много.

  75. Владимир:

    Александр, ну ЛЕНЬ мне писАть, почему не подойдет этот ЗП и как работают пэды. Ну простите. :-) Почитайте любой мануал Роланда, раздел Pad Settings, там все наглядно разжевано. Выбирать пьезик лучше по диаметру. В Роландах в тарелках стоят примерно 20 мм-вые, в малых PDX и PD- по-разному. В том лучше поставить 25-27 мм, частота по фигу. Если пэд полностью собственной конструкции, нужно подобрать параметр Sensitivity в настройках. Идея простая- пнул пэд, он сгенерил сигнал, а модуль его обработал. Почитайте еще в разделе сайта Своими руками мою статью про доп. райд. Я там вроде что-то бредил про это. Узбеков творческих!!!

    • Александр:

      Не стал я ждать нового года и купил эти ЗП-1. Вполне себе работают, только чувствительность низковата, но это решается настройками модуля.

  76. Elias:

    Господа, может еще кто сюда заходит. Есть актуальный вопрос: Пьезоэлемент, являясь своего рода генератором, выдает на выход напряжение от 3 до 30 В, так вот вопрос, а на какое напряжение рассчитана входная цепь барабанного модуля. У меня к примеру Alesis Perfomance Pad Pro. Я конечно подключил свой пьезоэлемент к нему и да, он работает, но вот рассчитан ли модуль на выдаваемое напряжение. Нигде об этом информации нет, может просто это не критично и производитель учел подобные аспекты. Буду признателен за реакцию на мой вопрос.

    • Thunderov:

      Ну 30 вольт — это нечто промышленное, наверное выдает. :-)
      Обычный пьезик выдает порядка вольта (можно тестором померить), модуль примерно на это и расчитан.
      Все ок, если работает, значит и будет работать, ничего не сгорит.

      • Elias:

        На самом деле купил обычный зуммер, диаметром 4,5 см. 30 вольт выдает при сильном ударе по кристаллу. В пьезоэлементах которые используются при изготовлении зажигалок вообще искра бъет и мной проверено что некоторые вещи она может сжечь, вот отсюда и вопрос родился. Благодарю за ответ)

  77. Дима:

    У меня 8 пьезоэлементов,скажите пожалуйста как их соединить.Если соединить паралельно то получится 2 выхода.А можно ли сделать такое же соединение как на схеме с двумя элементами,но как я говорил их 8.
    Намудрил немного,но думаю вы поняли )

  78. Максим:

    Всем привет! Есть 8 пэдов, таких как на картинке по ссылке:
    http://4.bp.blogspot.com/-tc_YtYrLsnQ/UQLMHONT6QI/AAAAAAAGfw8/E0kxmwWhvWE/s1600/%2524T2eC16NHJG8E9nyfmZZSBR%2521pCnN5bQ%257E%257E60_57.JPG

    5DIN коннекторы родные предыдущий хозяин перепаял на джеки. Внути, полагаю, стоят динамики, которые выступают в роли микрофонов.

    Так же на пути ко мне Alesis Trigger I/O.

    Вопрос: будет вообще что-нибудь работать и могу ли я спалить Alesis?

    Alesis заказывал с мыслью, что если не получится так как есть, вмонтирую пьезоэлементы в пэды.

    • Thunderov:

      А почему вы решили что внутри именно динамики? Никогда не слышал про подобные конструкции.
      Мне кажется там обычные пьезики в педах..

    • Владимир:

      Там стоЯли датчики разбития окна )))) Почти пьезики…

  79. александр:

    ребята добрый день . Как быть какой модуль барабанный купить чтобы дружил хорошо с триггерами самодельными ,которые заказал в китае жменю целую.Денег не много рассчитываю на сумму 25 тысяч рублев. вопрос такой как вариант 1 Ямаха DTX 502 ? Может кто из вас ее юзал и знает недостатки . и еще вариант Роланд TM 2 ? какой лучше . но в роланде всего два двухзонных входа. а на ямахе 6. это чтобы озвучить всю установку аккустическую триггерами надо покупать два роланда . или одну ямаху . вот выбор стоит передомной . посоветуйте пожалуйста ребята?

    • Thunderov:

      Ну если для полноценной установки, то однозначно Ямаху ДТХ502. Роланд ТМ2 — это все-таки как доп. модуль используется.

  80. Goblin:

    Сорьте, я не барабанщик, и попытки заменить себя, любимого барабанщика какой-то фигнёй из пьезоэлементов считаю профанацией. ДефЛеппард это доказал наглядно. И если кто-то скажет, что мультивибратор и реле, как замену пьезоэлементу, совместить нельзя было- покажите ему фак и вспомните про запчасти в гараже.
    На дисторшн мне хватило стандартного звукоснимателя, переменного резистора, транзистора и того, чего мне вдалблывали в институте.

  81. Sonder:

    Если не сложно, подскажите пожалуйста, где можно прям конструктор модуля приобрести… Паять умею)

  82. Игорь:

    Всем доброго времени суток! народ, подскажите, кто как боролся с проблемой снятия датчиком дроби или быстрых двоек. Пересмотрел кучу видосов, статей, много разного перепробовал (от пирамидок, до железных пластин) ничего не помогает. одиночные хорошо снимает, даже если палочкой отскок выбивать — вплоть до самых тихих ударов. Но как дело доходит до дроби или двоек, то через раз воспроизводит, пропадает сигнал, появляется. Грешил на большую вебрацию от сеток и пластины, но, думаю, дело в чем-то другом. Триггеры обычные (27 мм), установка и сетки Тама, модуль Alesis SampleRack

  83. Musa:

    Здравствуйте. Меня интересует вопрос, гибкий ли пьезоэлемент? Можно ли его свернут в трубочку?

  84. Александр:

    Зачем в брендовых педах резисторы ?

Добавить комментарий

Войти через loginza

Добавить картинку (формат JPEG):

Current month ye@r day *
